霍爾調節型超小背景抑制光電O200
★★★★★
分享到：
咨詢電話：0592-6773016
專用IC設計，磁感應式距離調節，背景抑制型，不受檢測物體顏色影響，超小尺寸，適用于狹小空間。
1、采用專用IC設計，放大器內置型
2、霍爾式距離自動調節
3、背景抑制型，不受檢測物體顏色影響
4、亮動、暗動可選
5、電源反接保護，輸出過載保護，輸出逆接保護

 NPN集電極開路輸出
 PNP集電極開路輸出


*請先注冊獲取下載權限，如已注冊請點此登錄

1、采用專用IC設計，放大器內置型
2、霍爾式距離自動調節
3、背景抑制型，不受檢測物體顏色影響
4、亮動、暗動可選
5、電源反接保護，輸出過載保護，輸出逆接保護

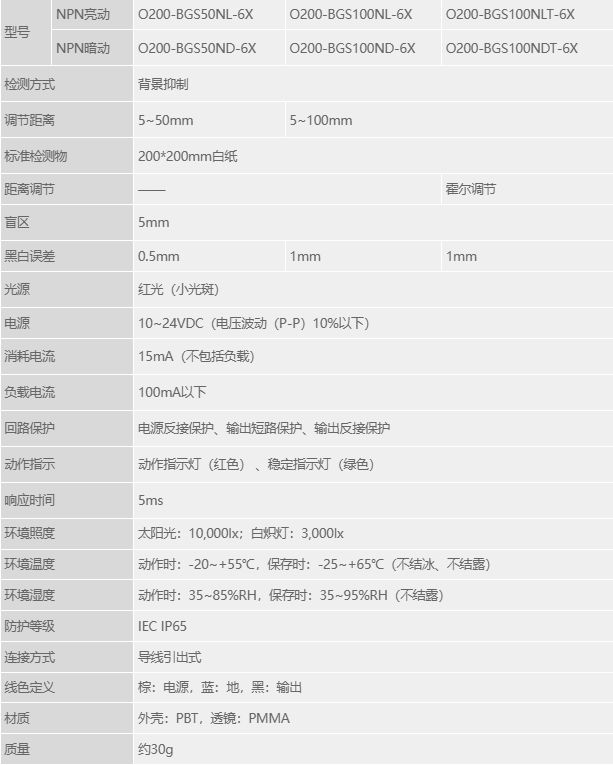

型號
NPN亮動
O200-BGS50NL-6X
O200-BGS100NL-6X
O200-BGS100NLT-6X
NPN暗動
O200-BGS50ND-6X
O200-BGS100ND-6X
O200-BGS100NDT-6X
檢測方式
背景抑制
調節距離
5~50mm
5~100mm
標準檢測物
200*200mm白紙
距離調節
——
霍爾調節
盲區
5mm
黑白誤差
0.5mm
1mm1mm
光源
紅光（小光斑）
電源
10~24VDC（電壓波動（P-P）10%以下）
消耗電流
15mA（不包括負載）
負載電流
100mA以下
回路保護
電源反接保護、輸出短路保護、輸出反接保護
動作指示
動作指示燈（紅色） 、穩定指示燈（綠色）
響應時間
5ms
環境照度
太陽光：10,000lx；白熾燈：3,000lx
環境溫度
動作時：-20~+55℃，保存時：-25~+65℃（不結冰、不結露）
環境濕度
動作時：35~85%RH，保存時：35~95%RH（不結露）
防護等級
IEC IP65
連接方式
導線引出式
線色定義
棕：電源，藍：地，黑：輸出
材質
外殼：PBT，透鏡：PMMA
質量
約30g

調節方法：
磁性物體靠近感應區域2秒以上，紅綠燈同時閃爍時移開磁性物體，傳感器進入背景識別狀態（綠燈閃爍），綠燈常亮時
識別完成，傳感器進入工作狀態。
 NPN集電極開路輸出

 PNP集電極開路輸出
